САВС.СААС-900-1SAW – это мобильная система сварки, которая позволяет в автоматизированном (программном) режиме с минимальным дистанционным участием сварщика (не требуется нахождение в зоне сварки) использовать способы SAW, GMAW (флюс, газ) для выполнения сварки внутренних и наружных продольных, кольцевых одно или многопроходных стыковых и угловых соединений изделий в не лимитированной рабочей зоне (внутри, снаружи, на плоскости). Рабочая зона ограничена длиной сварочных кабелей и кабелей управления. Данная мобильная система позволяет изменить технику сварки, отказаться от использования вспомогательного механического сварочного оборудования с ограниченной зоной работы, такого как колонна-манипулятор, глагольная тележка, велотележка, однонаправленный сварочный трактор.
На мобильном тракторе выполняются работы (резка, сварка, разметка) внутри таких изделий, как обечайка, корпус из нескольких обечаек, трубы, трубного узла, соединительного элемента трубопровода с минимальным внутренним диаметром от 400 мм.
Возможности мобильного трактора СААС-900-1SAW:
- Мобильный трактор после установки перемещается по изделию к точке начала сварки и во время сварки без направляющих (дороги) и участия сварщика. Управление перемещением дистанционно-управляемое или по заданной программе. Перемещение происходит по плоским, внутренним и наружным цилиндрическим и криволинейным поверхностям
- Мобильный трактор при движении к стыку и движению относительно стыка благодаря видеокамере и лазерной указке позволяет дистанционно наблюдать за перемещением трактора
- Мобильный трактор позволяет производить бесконтактное позиционирование электрода относительно стыка по вертикали (вылет) и по горизонтали (центр стыка или смещение при раскладке) в автоматизированном режиме, полуавтоматическом режиме и в ручном режиме
- Мобильный трактор позволяет после нажатия кнопки ПУСК СВАРКИ зафиксировать положение электрода относительно стыка и при перемещении трактора отслеживать заданное положение на всю длину стыка по двум координатам
- Мобильный трактор позволяет без участия сварщика в автоматизированном режиме регулировать бесконтактным способом положение тележки относительно электрода и поддерживать это положение в горизонтальной плоскости во время перемещения трактора относительно стыка
- Мобильный трактор позволяет сварщику дистанционно с пульта ДУ во время перемещения трактора к стыку регулировать (направлять) движение тележки и независимо регулировать положение электрода
- Мобильный трактор позволяет сварщику программно задать длину перемещаемого участка и в процессе движения корректировать движение тележки или программно задать движение по сложной траектории по 2 координатам
- Мобильный трактор позволяет выбрать на интерфейсе (пульт управления) тип стыка: продольный (внутренний и наружный), поперечный (внутренний и наружный), кольцевой (внутренний и наружный), угловой, а также форму разделки. При выборе типа стыка происходит автоматизированная синхронизация исполнительных механизмов трактора (крестовой суппорт, тележка, горизонтальный суппорт шасси) со сварочным оборудованием и вспомогательным сторонним механическим оборудованием (вращатели, манипуляторы). При нажатии ПУСК СВАРКИ, при определенном выборе типа стыка, работает или суппорт шасси, или крестовой суппорт, а также включается движение трактора или вращение изделия

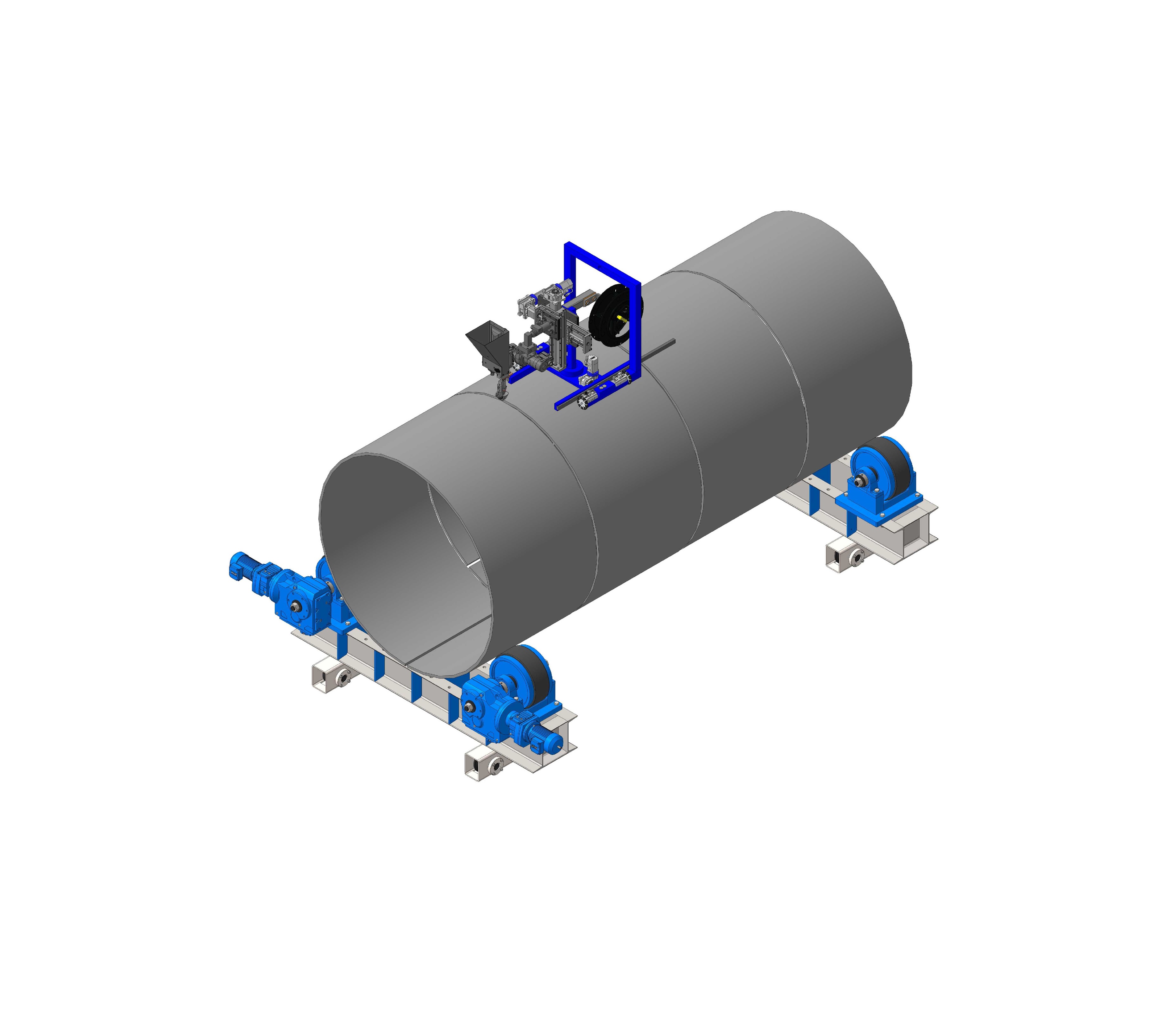

- Мобильный трактор, благодаря датчикам положения, в соответствии с выбором типа стыка, автоматически размещается при сварке внутри кольцевых швов в нижней точке, при сварке кольцевых швов снаружи в верхней точке и, благодаря вертикальному суппорту, смещается от зенита на регламентированное для сварки расстояние (функция смещение от зенита) в зависимости от диаметра изделия

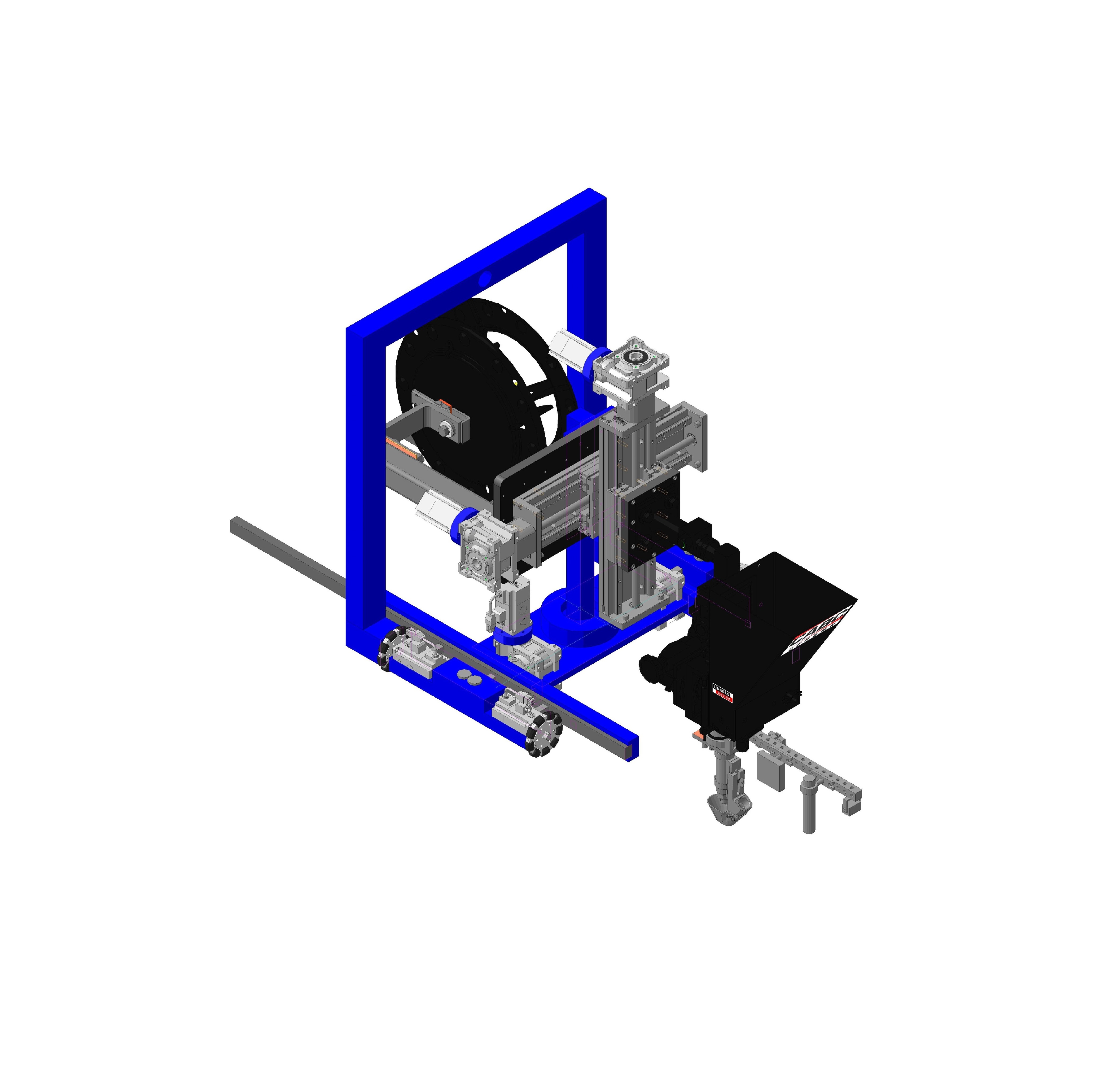

- Мобильный трактор имеет возможность разворота сварочной головки относительно шасси на 180˚, наклона электрода относительно изделия в 2 плоскостях (для сварки угловых и тавровых соединений)
- Мобильный трактор имеет возможность быстрого отсоединения от шасси, то есть, головку и крестовой суппорт можно быстро отсоединить от тележки и фиксировано закрепить на сторонней стойке
- Мобильный трактор позволяет после установки на изделие благодаря телескопическому горизонтальному приводу, закрепленному на тележке, выполнять продольный шов без использования вспомогательных подставок и перехода трактора с подставки на изделие
- Мобильный трактор уснащен функцией магнитного удержания. Магнитные блоки расположены не симметрично относительно центра и рассчитаны на работу с воздушным зазором. Магнитный блок имеет возможность регулировки по длине воздушного зазора между изделием и плоскостью магнита, а также поворота на угол +- при установке внутри и снаружи в цилиндрический корпус. Для исключения магнитного притяжения предусмотрена диэлектрическая шторка. Смещение магнитов относительно друг друга позволяет обезопасить работу в верхнем положении. Материал магнитов с точкой кюри 800˚ позволяет работать на прогретых стыках
- Мобильный трактор объединяет в себе операции сварки, резки, разметки и воздушно-дуговой строжки
- Мобильный трактор позволяет использовать способ сварки SAW и MIG/MAG, то есть сварка под флюсом и в защитном газе
- Мобильный трактор управляется со стационарного пульта управления, снабженного интерфейсом и устройством программирования, и пультом дистанционного управления, с которого управляется шасси и настраивается положение электрода
- Мобильный трактор имеет возможность установки второй сварочной головки для тандемной сварки
- Мобильный трактор имеет систему блокировок по наличию флюса в бункере, по выкатыванию с рабочей поверхности
- Мобильный трактор имеет возможность самоподготовки торца электрода (откусывание), что позволяет сварщику не участвовать в выполнении следующего стыка
- Мобильный трактор имеет возможность регистрации и накопления параметров сварки и тепловложения
- Мобильный трактор позволяет сравнивать и автоматически корректировать параметры сварки с эталонным значением и фиксации отклонений
- Мобильный трактор при сварке на плоскости позволяет мгновенно перейти с продольного на поперечный стык без участия сварщика
- Мобильный трактор позволяет фиксировать деформацию изделия в процессе сварки и сравнивать их с эталонным значением
- Мобильный трактор имеет интеллектуальные блокировки, позволяющие предупредить и предотвратить наступающие аварийные ситуации
- Мобильный трактор имеет возможность быстрого извлечения из труднодоступных мест
- Мобильный трактор при сварке кольцевых швов автоматически подстраивает скорость вращения омни колес относительно реальной скорости изделия
