В структуре выполнения свароного соединения автоматической сваркой под флюсом, особенно изделий малого диаметра, ключевую роль в получении качественного сварного соединения и достойной производительности сварки является выполнение корневого прохода.

Целями нашей организации является:

• Многократное снижение трудоемкости при выполнении корневых проходов

• Значительное повышение качества сварного соединения

• Снижение требований к квалификации персонала

• Исключить послойную зачистку стыка после выполнения сварки

• Выполнение корневых проходов с последующим заполнением и облицовкой одним способом сварки за одну установку и на одном оборудовании.

Данная цель достигается с помощью выполнения корневого прохода на многоразовом подкладном кольце САВС.ОХР.

САВС.ОХР - это объемное разжимное Х-образное подкладное кольцо для АФ сварки с корневого прохода. Состоит из единого центрирующего механизма, на котором закреплены центрирующее и формирующее кольца с механизмом перемещения внутри изделия. Механизм перемещения позволяет свободно перемещаться кольцу САВС.ОХР в сборе внутри изделия.

Центрирующее и формирующее кольца имеют независимый пневматический привод активации.

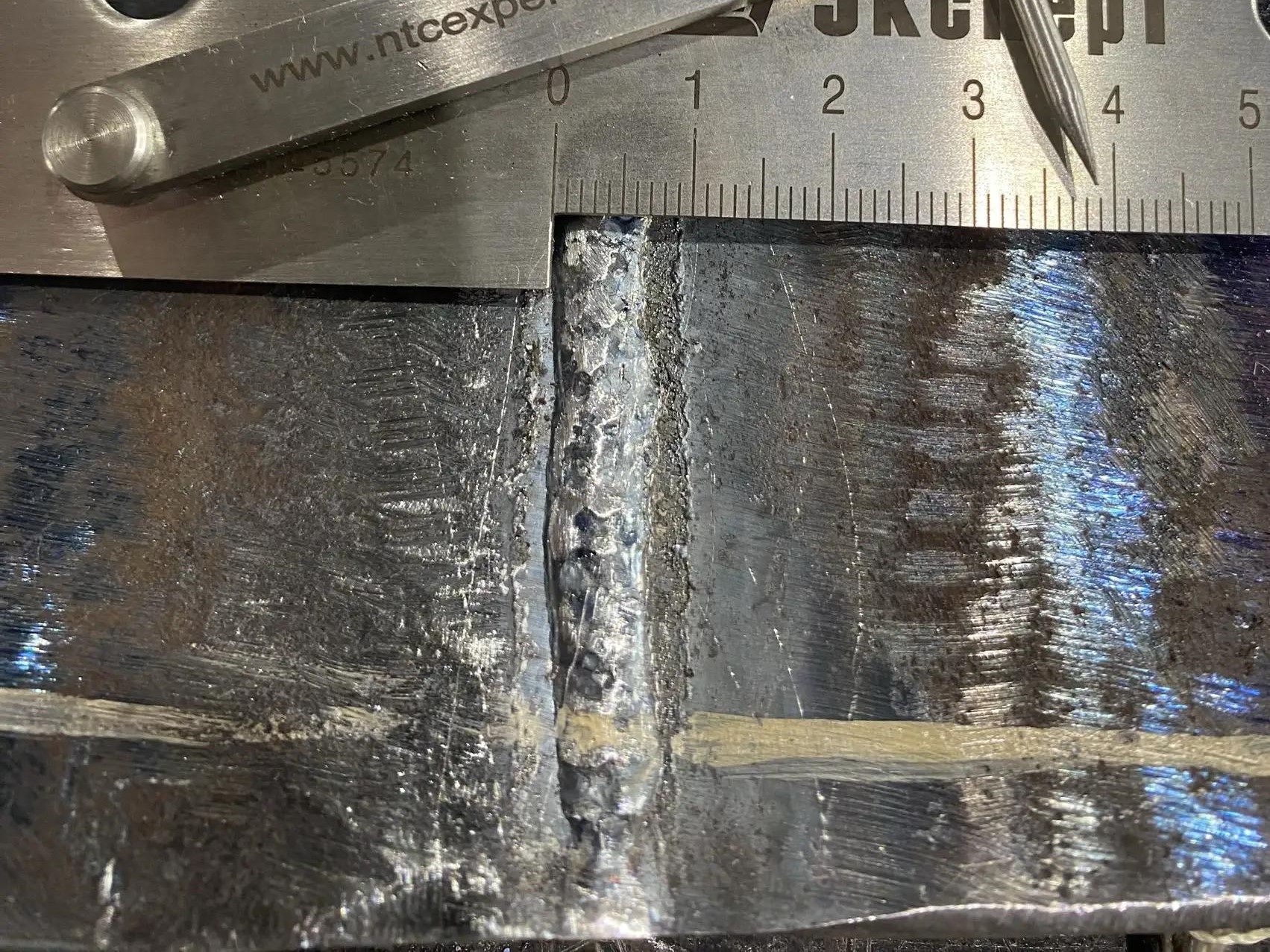

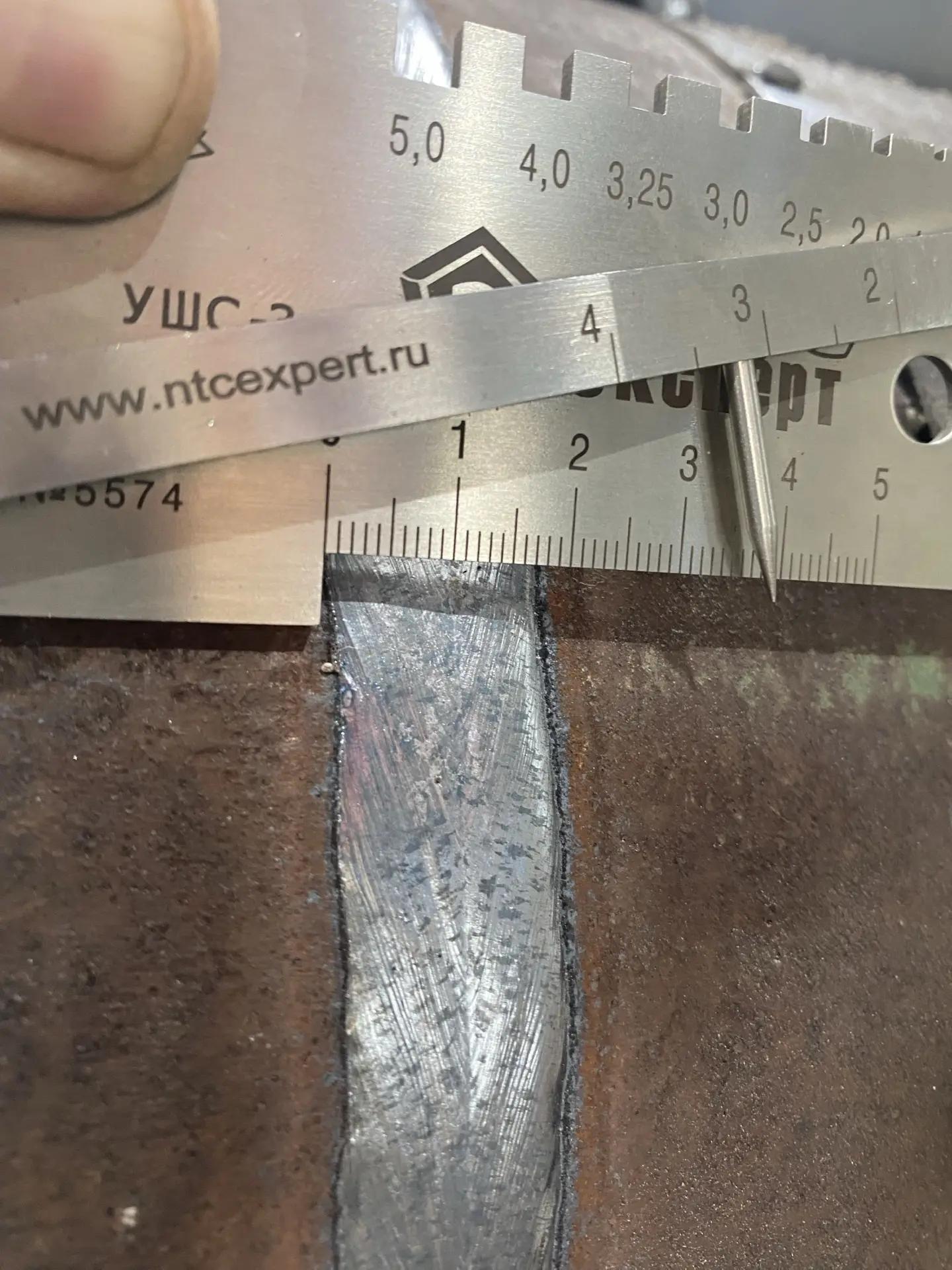

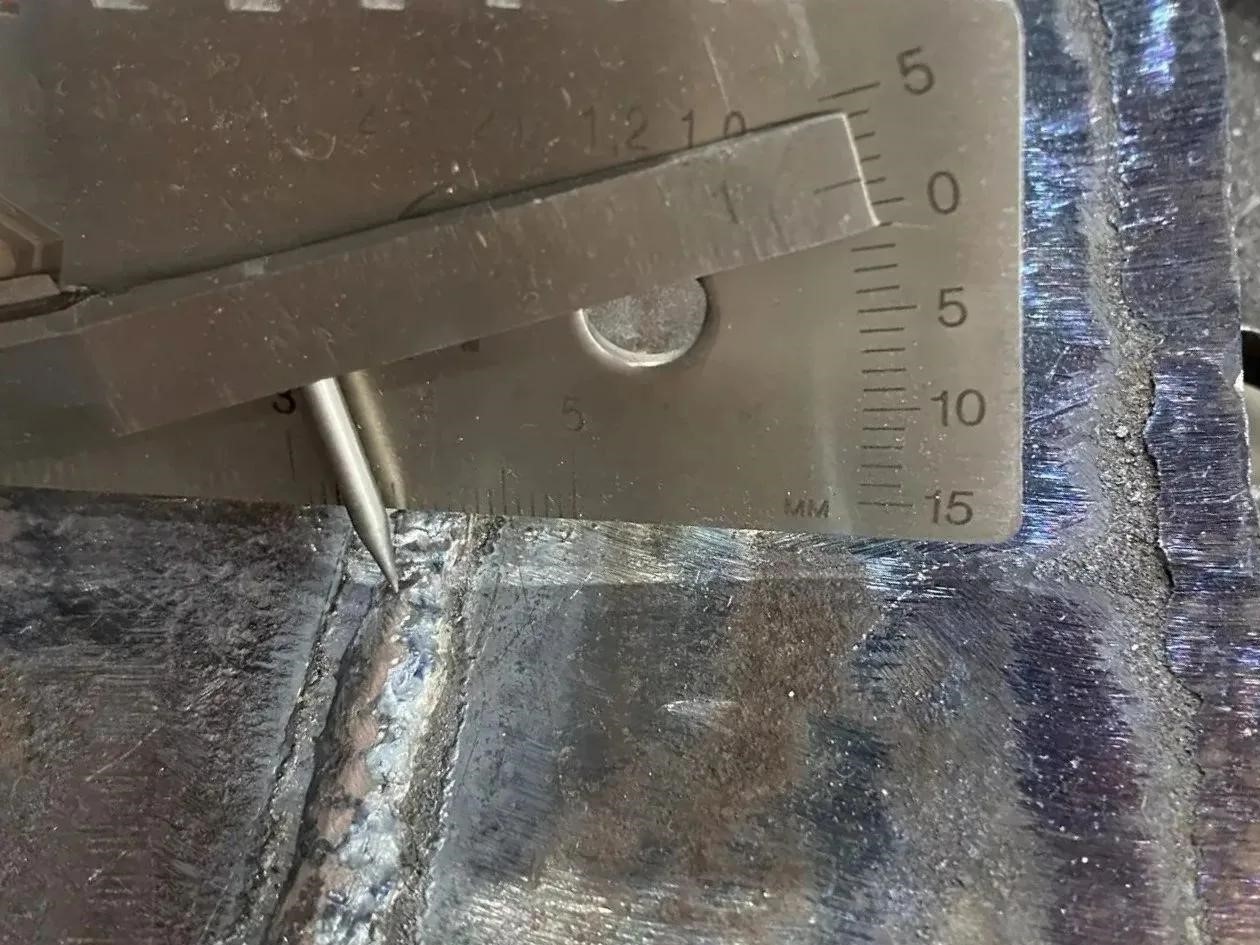

Для обеспечения управляемого формирования обратного валика в соответствии с ГОСТ8713-79 на формирующее кольцо устанавливается флюсовая лента ЛФС-6, которая является компенсационным элементом.

Применение в конструкции кольца независимых медных секторов с установленной на них флюсовой лентой позволяет компенсировать возможную эллипсность и разнотолщинность сварного соединения.

Для максимальной эффективности работы кольца САВС.ОХР мы рекомендуем использовать его в связке со вспомогательным механическим сварочным оборудованием нашего производства, либо же стороннего производства с обеспечением устойчивого положения изделия (отсутствие дрейфа изделия вдоль продольной оси) и оснащенного системой дистанционного слежения за стыком.

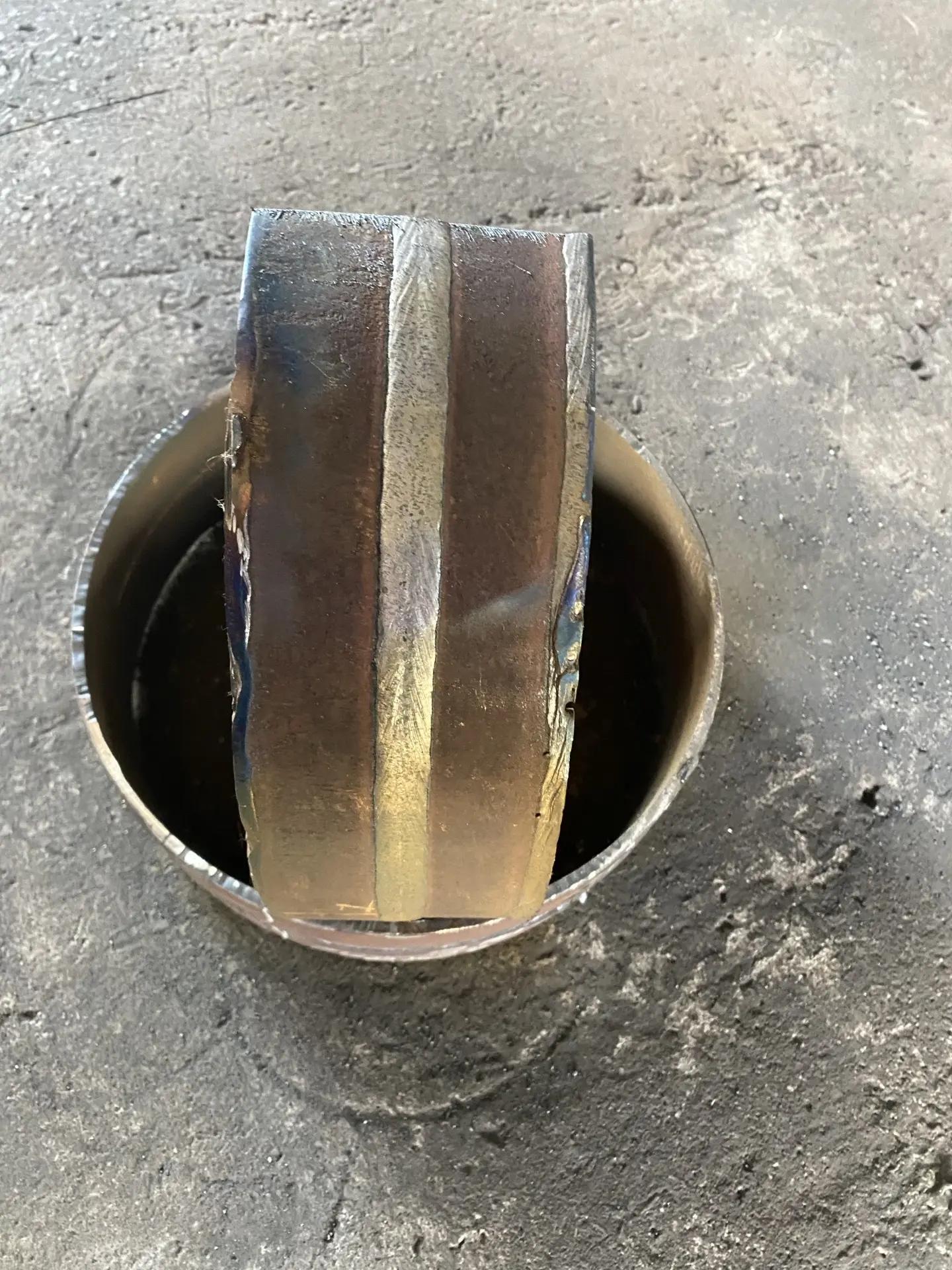

Применение кольца САВС.ОХР позволяет исключить выполнение корневого прохода способами РД,МП, в том числе и на разнотолщинных соединениях, а также полностью исключить послойную зачистку. Например, на диаметре 377 мм толщиной стенки 8 мм машинное время выполнения корневого прохода способом АФ на кольце САВС.ОХР составляет 2 минуты. Общее время с учетом установки и настройки кольца составляет 8 минут. Заполнение и облицовка выполняется без остановки после выполнения корневого прохода.
