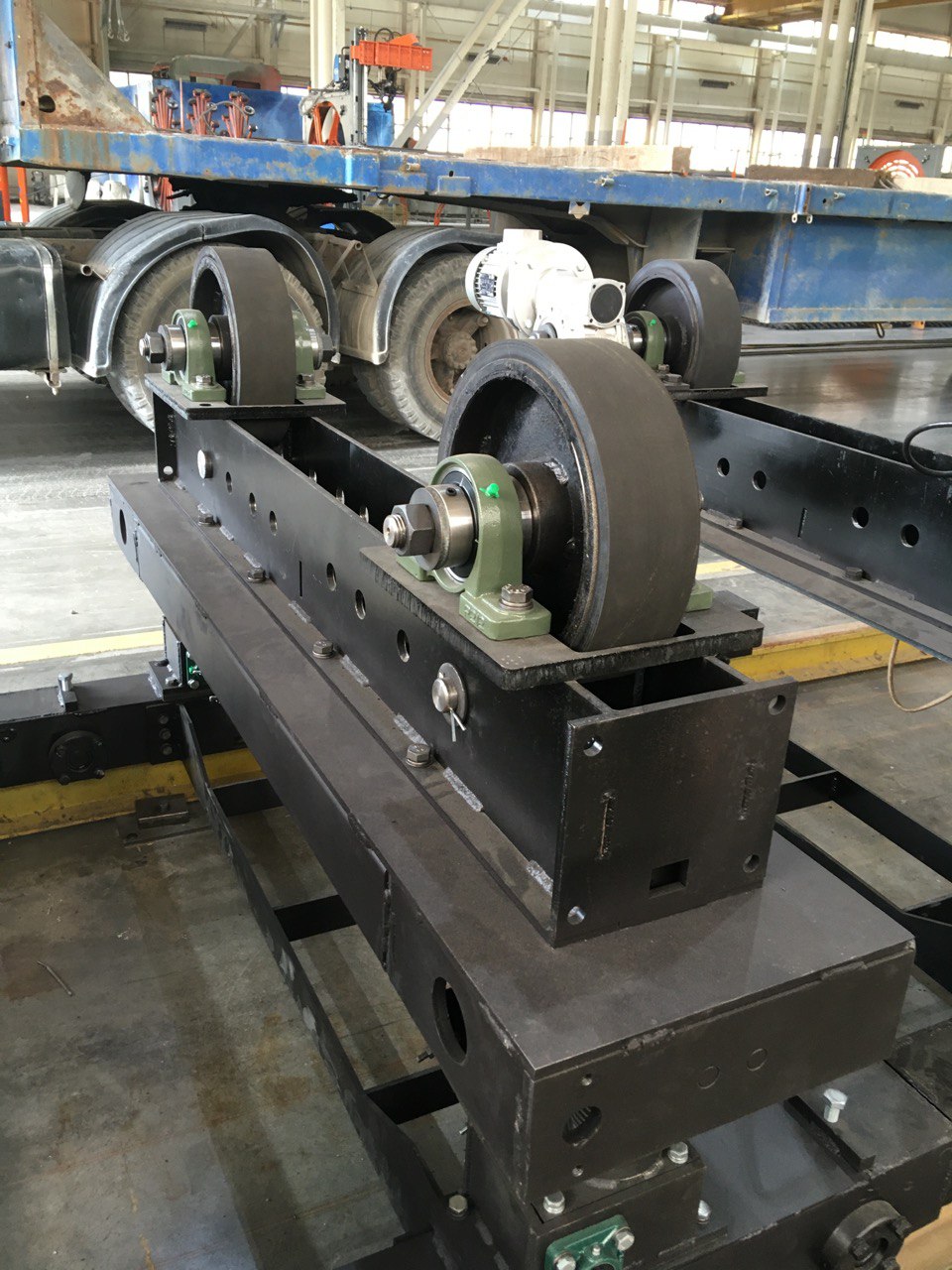

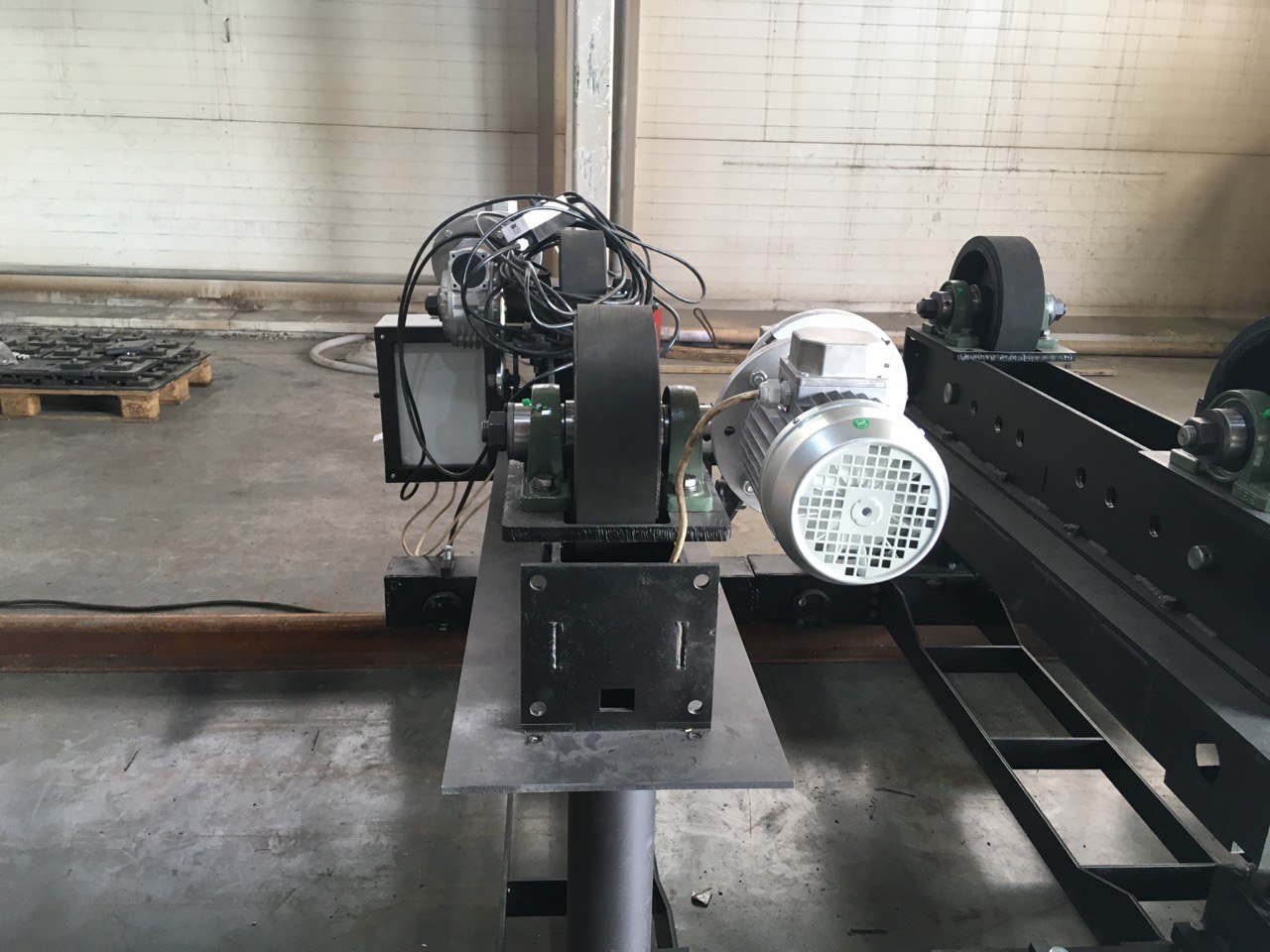

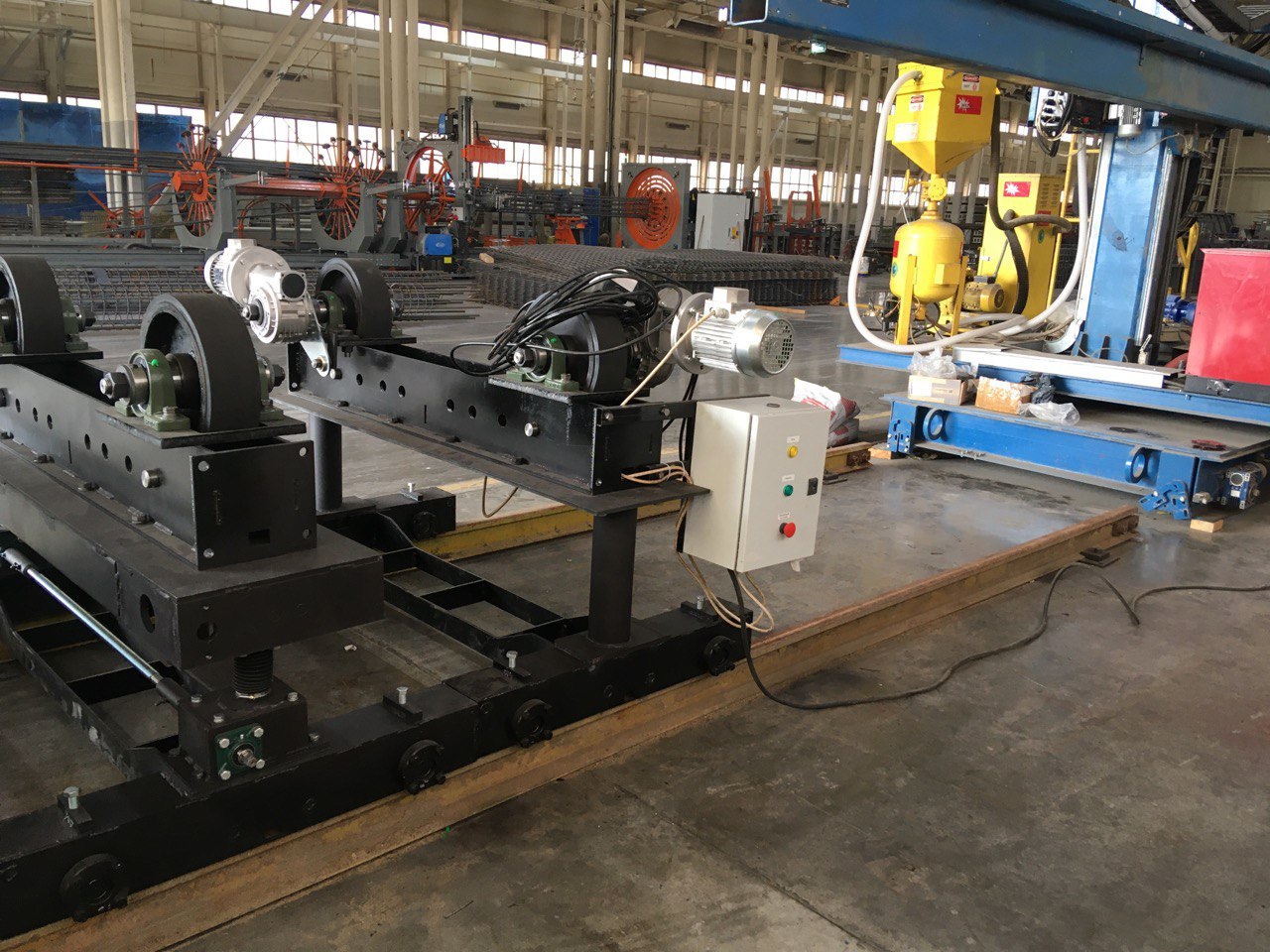

Роликовые вращатели для двух координатной сборки, выставления зазора и линейного выравнивания труб, трубных узлов, обечаек серии ВР.СС.

Сборочные вращатели серии СС предназначены для механизированной (автоматизированной) сборки стыка и выравнивания сборочной единицы там, где требуется точность и повторяемость операций. Сборочные вращатели серии СС это максимальная эффективность и полная замена высококлассных специалистов (сборщиков). Позволяет выравнять осевую линию, выбрать смещение кромокк в стыке, выставить зазор в стыке. Время сборки стыковых соединений сокращается до 5-8 минут. Легкая перенастройка сдвига роликов с штиревой фиксацией (перемещаются от руки), уход от винтовой пары для сдвига роликов, все это делает серию СС незаменимой для вашего производства.

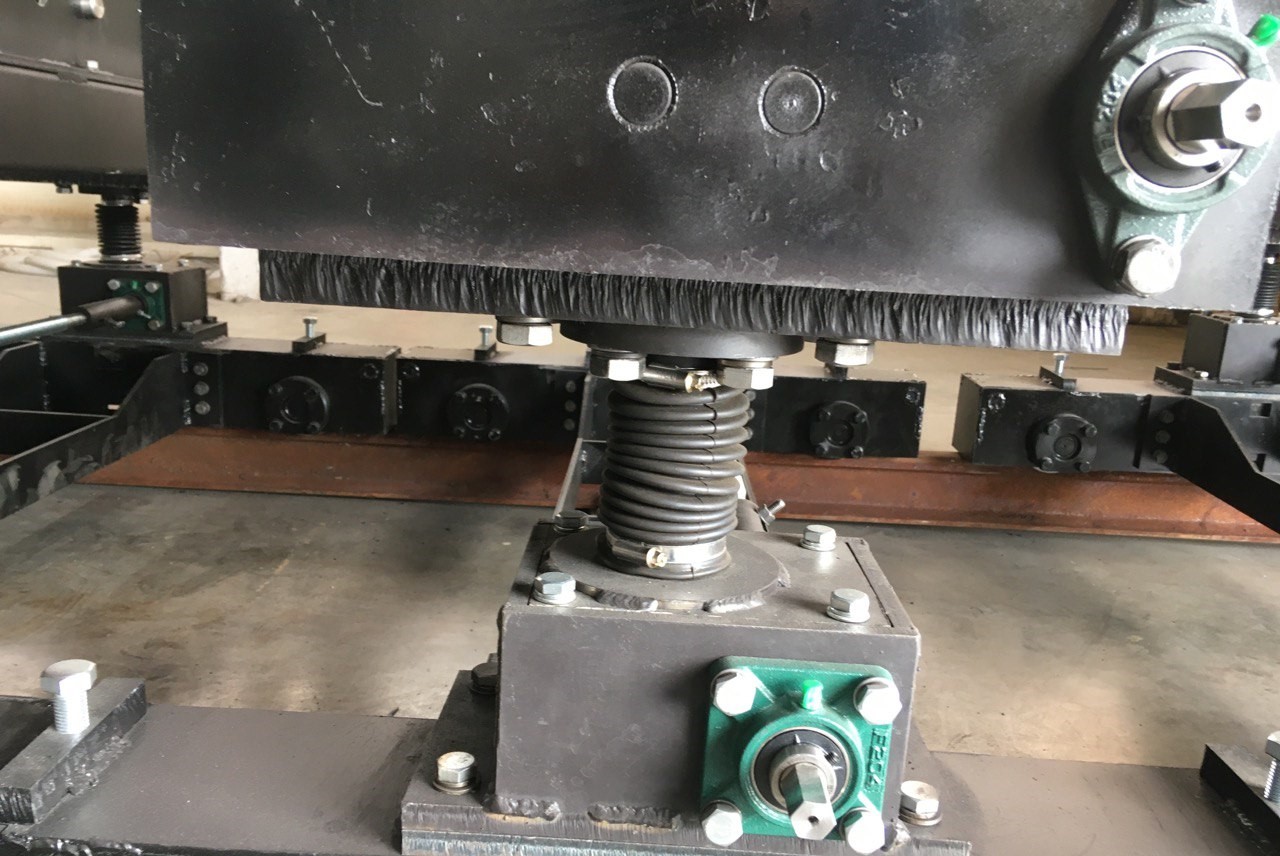

Легкий подъем и поперечный сдвиг обеспечивается механизацией, и по вашему желанию может быть дополнен электроприводами, быть дооснащенным бесконтактным датчиком для определения элипсности, и, как следствие, может обеспечить автоматизированную сборку стыка при многократно повторяющихся операциях.

Система управления позволяет легко интегрировать серию СС в единую систему автоматической сварки САВС.325, что позволяет эффективно выполнять внутренние и наружные соединения в автоматическом режиме.

Совмещение высокоскоростной сборки и сварки значительно экономит производственные помещения, снижает нагрузку на грузоподъемные механизмы, и является действенным инструментов для глобального увеличения производительности.

Линейка серии САВС.ВР.СС обладает грузоподъемностью до 10 тонн в расчете на одну секцию, вращаемые диаметры от 108 до 2500 мм.

Наши преимущества:
• Механизмы смещения опорной рамы по 3 координатам
• Совмещение операций сборки и сварки стыка на одном рабочем месте
• Синхронизация вращения и задания скорости с пульта управления колонны-манипулятора (с независимым пультом ДУ/педалью)
• Интеграция в систему автоматической сварки. Поддерживается программное обеспечение нашей компании (сварка внутри, снаружи, продольная). Поддерживается изменение направления вращения в зависимости от выбранной программы сварки. Связь по WiFi.
• Расчет роликов на заданный дисбаланс изделия
• Максимально упрощенный сдвиг роликов
• Эксплуатация в условиях предварительного и сопутствующего подогрева
• Круглогодичная работа на открытых площадках
• Возможность наращивания секций и синхронизация с базового шкафа управления
• Возможность подключения обратного провода напрямую к вращателю (при условии чистоты поверхности Rz60)

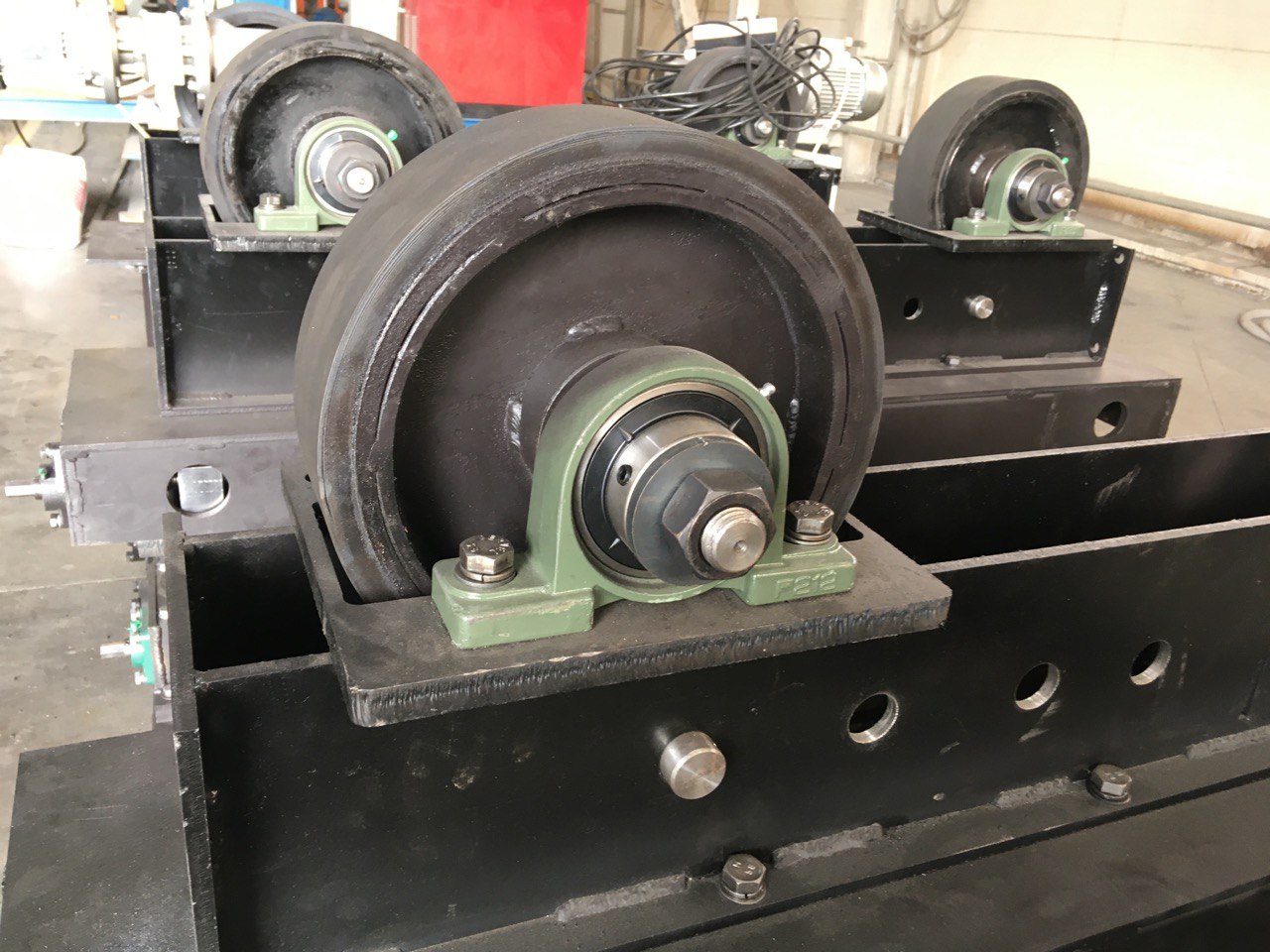

Все наши роликовые опоры выполнены с учетом коэффициента дисбаланса, и имеют запас по крутящему моменту и статической нагрузке. Крепление мотор-редукторов на термообработанных валах роликов осуществляется через реактивную штангу, или моментный рычаг (с демпфером). Это защищает ролики от подрыва в момент установки или съема изделия. Ступица и подшипник редуктора критически не нагружаются.

Для получения подробных технических характеристик, компоновок, привязки к Вашим изделиям просим использовать форму обратной связи.

Дополнительные опции:
• Электроприводы механизмов смещения опорной рамы
• Сервопривод для поворота изделия на точный угол
• Ножной переключатель на 2 положения
• Ножной переключатель с регулируемой скоростью вращения
• Крепление обратного провода
• Упорный ролик с нагрузкой не более 10% от номинальной грузоподъемности

Экономическая эффективность данного оборудования достигается за счет экономии производственных площадей, высвобождения производственного персонала и минимизации грузоподъемных операций.
